锥底钢板仓
浏览次数:     日期:2023-3-10 10:37:19

描述
锥底粮食钢板仓,也称为锥底钢板仓、锥底仓或者锥底钢板筒仓,是一种具有锥形底部的镀锌波纹板装配式钢板筒仓,分为仓顶、仓体和锥底三部分,主要用来储存自由流动性好的颗粒状产品如玉米、大米、小麦、大豆、饲料颗粒和塑料颗粒等物料。锥底粮食钢板仓竖立在支撑钢架结构上,使存储的产品可在重力作用下轻松自卸载。装配式锥底粮食钢板仓筒仓壁板为波纹状,内壁光滑且没有台阶或法兰,从而使存储的粮食容易从筒仓排出。锥底粮食钢板仓筒仓与地面有一定的高度,从而防止存储物料潮湿并使相邻钢板仓之间通过传送装置互连互通,从而方便粮食按需提取。

锥底粮食钢板仓的筒仓,环形加强筋带和支撑钢架由热浸镀锌波纹钢板精制而成。雪莱仓储生产制造的锥底粮食钢板仓底部锥体均按照D-4097或ASTM D-3299标准设计用。根据储存的粮食和物料不同,锥底锥角通常设计成45º和60º,钢板仓锥底的结构取决于要储存的产品类型,一般来讲,自由流动的颗粒粮食如玉米、小麦、大豆和饲料颗粒设计成45°角的锥底,而粉末或其它难以流动的材料适合60°锥形底部。

锥底粮食钢板仓规格参数
雪莱仓储设计制造的单个锥底粮食钢板仓的容积范围从小20m³到大1,875m³,多个锥底钢板仓可以组成钢板仓系统,通过雪莱自己开发的控制系统实现集成控制,以满足您的粮食仓储需求。以下是雪莱锥底钢板仓常用规格参数。

NO. 型号 容积(m³) 容量(吨) 片*环 高度(m)
环梁高度 檐口高度 总高度
Φ9.1 m series (Φ9167 )
1 9.1×7c 666 512 10×7 5.43 13.325 15.45
2 9.1×8c 740 569 10×8 14.445 16.57
3 9.1×9c 813 626 10×9 15.565 17.69
4 9.1×10c 886 682 10×10 16.685 18.81
5 9.1×11c 960 739 10×11 17.805 19.93
6 9.1×12c 1034 796 10×12 18.925 21.05
7 9.1×13c 1108 853 10×13 20.045 22.17
8 9.1×14c 1182 910 10×14 21.165 23.29
Φ10.0 m series (Φ10089)
9 10.0×8c 914 703 11×8 5.89 14.905 17.24
10 10.0×9c 1003 772 11×9 16.025 18.36
11 10.0×10c 1092 840 11×10 17.145 19.48
12 10.0×11c 1181 909 11×11 18.265 20.6
13 10.0×12c 1271 978 11×12 19.385 21.72
14 10.0×13c 1360 1047 11×13 20.505 22.84
15 10.0×14c 1449 1115 11×14 21.625 23.96
16 10.0×15c 1539 1185 11×15 22.745 25.08
Φ11.0 m series (Φ11001 )
17 11.0×8c 1112 856 12×8 6.33 15.345 17.89
18 11.0×9c 1218 937 12×9 16.465 19.01
19 11.0×10c 1324 1019 12×10 17.585 20.13
20 11.0×11c 1430 1101 12×11 18.705 21.25
21 11.0×12c 1536 1182 12×12 19.825 22.37
22 11.0×13c 1643 1265 12×13 20.945 23.49
23 11.0×14c 1749 1346 12×14 22.065 24.61
24 11.0×15c 1855 1428 12×15 23.185 25.73


锥底粮食钢板仓主要特点

(1)25º 倾角高强度密封仓顶。
锥底粮食钢板仓仓顶由辐射状的伞形钢结构支撑,专业的密封技术实现屋顶与侧壁的紧密连接,保证大跨度设计载荷下的稳定性和不透水性,并保持储存的物料免于受潮。

(2)圆柱形筒仓。
装配式锥底粮食钢板仓筒仓采用高弹性公差的结构镀锌钢S350GD制造,涂层相当于600g/m2锌,壁板为波纹状,周边有加强筋,内壁光滑且没有台阶或法兰,筒仓与地面有一定的高度,从而使存储粮食容易从筒仓排出。

(3)镀锌板锥形仓底。
锥形仓底采用预制镀锌钢板装配而成,经特殊设计的合理结构提供了高强度和刚度,从而使钢板仓得到了稳固可靠支撑,并可保持长达28年的使用寿命。 45º锥形仓底易于靠自重卸载饲料颗粒和其他精细物料。

(4)安全方便的梯子和检修口。
雪莱仓储高强度镀锌板制成的梯子具有滚压成型的侧面和冲压横档,可以消除横档旋转,轻松攀爬,达到检修口或者仓顶,以便查看粮食储存状况、检查仓顶状态以及检修刮板输送机。

(5)检查门。
雪莱仓储钢板仓一般在钢筒仓顶部和侧面设计并安装上检查门,检查门一般设计成方形的可方便开关,通过灵活的盖子检查谷物的内容和状况以及处理,以充分防止渗水确保储存粮食和物料安全。

(6)保温层。
锥形粮食钢板仓可以设计和安装保温层,以满足特殊的物料储存需求。钢板仓隔热层可以有效地促进储存的产品保持佳质量和恒温,广泛应用于昼夜温差较大的地方和海滨等潮湿地点,也广泛应用于四季天气寒冷。隔热层一般有三层,层是用热浸镀锌波纹钢板制成的筒仓;第二层是用优质保温岩棉制成的绝缘层;第三层是彩色钢板或镀锌板。

锥底粮食钢板仓应用领域
锥形粮食钢板仓广泛用于储存粮食如葵花籽、大豆、玉米、高粱、大米,麦子、塑料颗粒和其他物料等,以及需要特殊储存条件的动物,家禽和鱼类的饲料颗粒。锥形钢板仓还可以提供非干燥粮食的临时存储,作为粮食干燥设备的一部分和其他缓冲仓应用。锥形粮食钢板仓广泛用于家禽养殖场,碾米厂,面粉厂,大豆油厂,动物饲料厂和啤酒厂等。

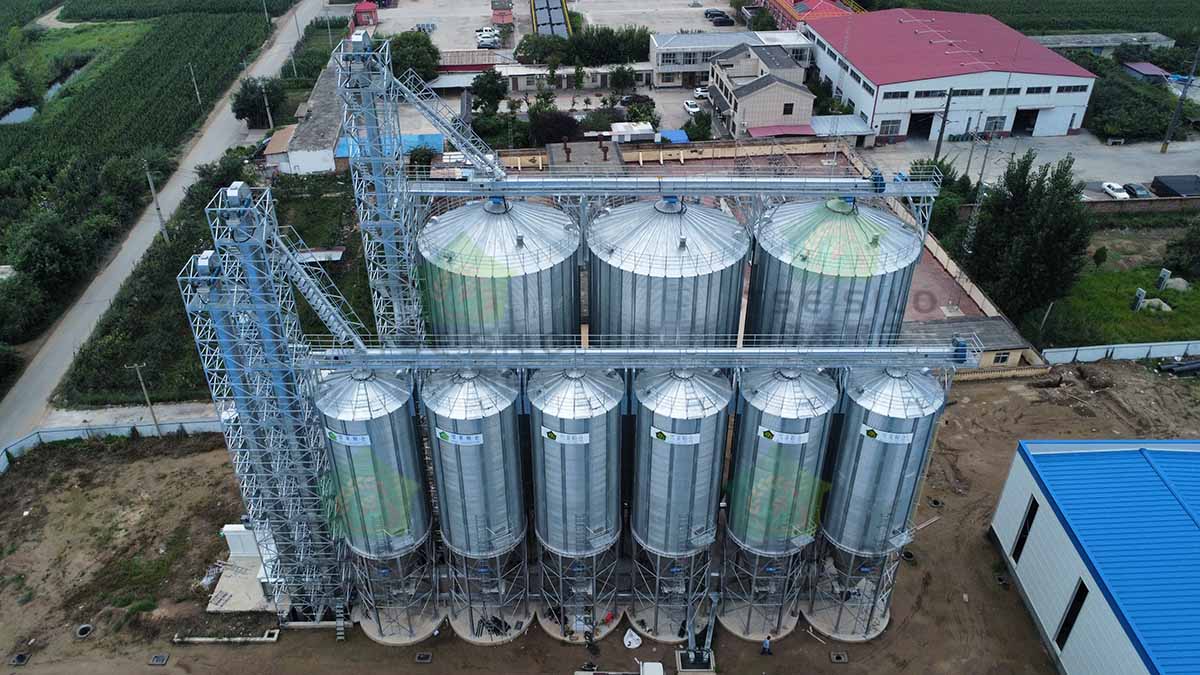

锥底粮食钢板仓部分成功案例

雪莱仓储凭借着坦诚的经营理念,优秀的产品质量和良好的售后服务赢得了国内外客户的广泛赞誉并建立了长期的合作关系。雪莱锥形粮食钢板仓国内市场主要有东北三省、华北地区、华东地区、华中地区、华南地区等。产品远销国际市场,如美国,德国,荷兰,加拿大,澳大利亚,新西兰,俄罗斯,乌克兰,哈萨克斯坦,泰国,越南,南非等国家。出口项目到阿根廷,澳大利亚,新西兰,美国,乌干达,埃塞俄比亚,洪都拉斯,伊朗,印度,韩国,马来西亚,缅甸,波兰,巴基斯坦,南非,苏丹,塞尔维亚等等。
