平底粮食钢板筒仓

平底粮食钢板筒仓,也称为平底钢板仓、平底仓,是一种坐落在水泥平台上的具有平面底部的镀锌波纹板装配式钢板筒仓,是目前广泛采用的先进的粮食存储装备,主要分为仓顶和仓体两部分。平底粮食钢板筒仓一般安装在扁平或圆锥形混凝土基础上,可长期储存大量玉米、大米、小麦、大豆等粮食,种子,颗粒和颗粒状产品等。

描述

平底粮食钢板筒仓,也称为平底钢板仓、平底仓,是一种坐落在水泥平台上的具有平面底部的镀锌波纹板装配式钢板筒仓,是目前广泛采用的先进的粮食存储装备,主要分为仓顶和仓体两部分。大容量储存是平底粮食钢板筒仓的典型特征,这种平底钢板仓的储存量从39m³到29726m³不等。平底粮食钢板筒仓一般安装在扁平或圆锥形混凝土基础上,可长期储存大量玉米、大米、小麦、大豆等粮食,种子,颗粒和颗粒状产品等。装配式平底粮食钢板仓筒仓壁板为波纹状,内壁光滑且没有台阶或法兰,底部装有清仓绞龙和刮板机,并与地面有一定的高度,从而使存储粮食容易从平底筒仓排出、防止存储物料潮湿并使相邻钢板仓之间通过传送装置互连互通,从而方便粮食按需提取。

雪莱存储平底粮食钢板筒仓均按照D-4097标准或者或ASTM D-3299标准设计、制造和安装。独特的加强型优化设计,高品质的原材料,精密的加工精度和完善的质量保证体系,使雪莱仓储平底粮食钢板筒仓承载更多的粮食存储、更大的风载或雪载,适用于各种恶劣环境,为您的粮食提供极致安全存储与保护。

平底钢板筒仓组成部分

平底粮食钢板筒仓规格参数

雪莱仓储可以设计制造的单个平底粮食钢板筒仓的容积范围从最小39m³到最大29726立方米,多个平底钢板筒仓可以组成钢板仓系统,通过雪莱自己开发的控制系统实现集成控制,以满足您的粮食仓储需求。 以下是雪莱仓储平底钢板仓常用规格参数。

序号 型号 容积 (m3) 檐高 (m) 总高 (m)
筒仓直径 =20.1m
194 20.1x16 6238 17.975 22.66
195 20.1x17 6596 19.095 23.78
196 20.1x18 6954 20.215 24.9
197 20.1x19 7311 21.335 26.02
198 20.1x20 7669 22.455 27.14
199 20.1x21 8026 23.575 28.26
200 20.1x22 8384 24.695 29.38
201 20.1x23 8742 25.815 30.5
202 20.1x24 9099 26.935 31.62
203 20.1x25 9457 28.055 32.74
筒仓直径 =21m
204 21.0x16 6987 17.975 24.03
205 21.0x17 7378 19.095 25.15
206 21.0x18 7769 20.215 26.27
207 21.0x19 8160 21.335 27.39
208 21.0x20 8551 22.455 28.51
209 21.0x21 8942 23.575 29.63
210 21.0x22 9333 24.695 30.75
211 21.0x23 9724 25.815 31.87
212 21.0x24 10115 26.935 33.99
213 21.0x25 10506 28.055 34.11
筒仓直径 =22m
214 22.0x16 7641 17.975 24.3
215 22.0x17 8067 19.095 25.42
216 22.0x18 8493 20.215 26.54
217 22.0x19 8919 21.335 27.66
218 22.0x20 9345 22.455 28.78
219 22.0X21 9771 23.575 29.9
220 22.0x22 10197 24.695 31.02
221 22.0x23 10623 25.815 32.14
222 22.0x24 11049 26.935 33.26
223 22.0x25 11475 28.055 34.38
筒仓直径 =22.9m
224 22.9x16 8329 17.975 24.56
225 22.9x17 8791 19.095 25.68
226 22.9x18 9253 20.215 26.8
227 22.9x19 9715 21.335 27.92
228 22.9x20 10177 22.455 29.04
229 22.9x21 10639 23.575 30.16
230 22.9x22 11101 24.695 31.28
231 22.9^23 11563 25.815 32.4
232 22.9x24 12025 26.935 33.52
233 22.9x25 12487 28.055 34.64
筒仓直径 =23.8m
234 23.8x17c 9535 19.095 25.95
235 23.8x18c 10034 20.215 27.07
236 23.8x19c 10534 21.335 28.19
237 23.8x20c 11034 22.455 29.31
238 23.8x21c 11533 23.575 30.43
239 23.8x22c 12033 24.695 31.55
240 23.8x23c 12533 25.815 32.67
241 23.8x24c 13032 26.935 33.79
242 23.8x25c 13532 28.055 34.91
筒仓直径 =24.7m
243 24.7x18 10868 20.215 27.33
244 24.7x19 11407 21.335 28.45
245 24.7x20 11946 22.455 29.57
246 24.7x21 12485 23.575 30.69
247 24.7x22 13024 24.695 31.81
248 24.7x23 13563 25.815 32.93
249 24.7x24 14102 26.935 34.05
250 24.7x25 14641 28.055 35.17
筒仓直径 =25.6m
251 25.6x18 11043 20.215 27.6
252 25.6x19 11622 21.335 28.72
253 25.6x20 12202 22.455 29.84
254 25.6x21 12782 23.575 30.96
255 25.6x22 13362 24.695 32.08
256 25.6x23 13942 25.815 33.2
257 25.6x24 14521 26.935 34.32
258 25.6x25 15101 28.055 35.44
筒仓直径 =26.5m
259 26.5x18 12630 20.215 27.86
260 26.5x19 13251 21.335 28.98
261 26.5x20 13873 22.455 30.1
262 26.5x21 14494 23.575 31.22
263 26.5x22 15116 24.695 32.34
264 26.5x23 15738 25.815 33.46
265 26.5x24 16359 26.935 34.58
266 26.5x25 16981 28.055 35.7
筒仓直径 =27.5m
267 27.5x18 13572 20.215 28.12
268 27.5x19 14290 21.335 29.24
269 27.5x20 15009 22.455 30.36
270 27.5x21 15728 23.575 31.438
271 27.5x22 16447 24.695 32.6
272 27.5x23 17166 25.815 33.72
273 27.5x24 17884 26.935 34.84
274 27.5x25 18603 28.055 35.96
筒仓直径 =30.2m
275 30.2×18C 16580 20.215 28.91
276 30.2×19C 17385 21.335 30.03
277 30.2×20C 18190 22.455 31.15
278 30.2×21C 18995 23.575 32.27
279 30.2×22C 19800 24.695 33.39
280 30.2×23C 20605 25.815 34.51
281 30.2×24C 21410 26.935 35.63
282 30.2×25C 22215 28.055 36.75
283 30.2×26C 23020 29.175 37.87
284 30.2×27C 23825 30.295 38.99
筒仓直径 =32.1m
285 32.1×19C 17909 21.335 30.5
286 32.1×20C 18815 22.455 31.62
287 32.1×21C 19721 23.575 32.74
288 32.1×22C 20627 24.695 33.86
289 32.1×23C 21533 25.815 34.98
290 32.1×24C 22439 26.935 36.1
291 32.1×25C 23345 28.055 37.22
292 32.1×26C 24251 29.175 38.34
293 32.1×27C 25157 30.295 39.46
294 32.1×28C 26063 31.415 40.58
295 32.1×29C 28820 32.535 41.7
296 32.1×30C 29726 33.655 42.82

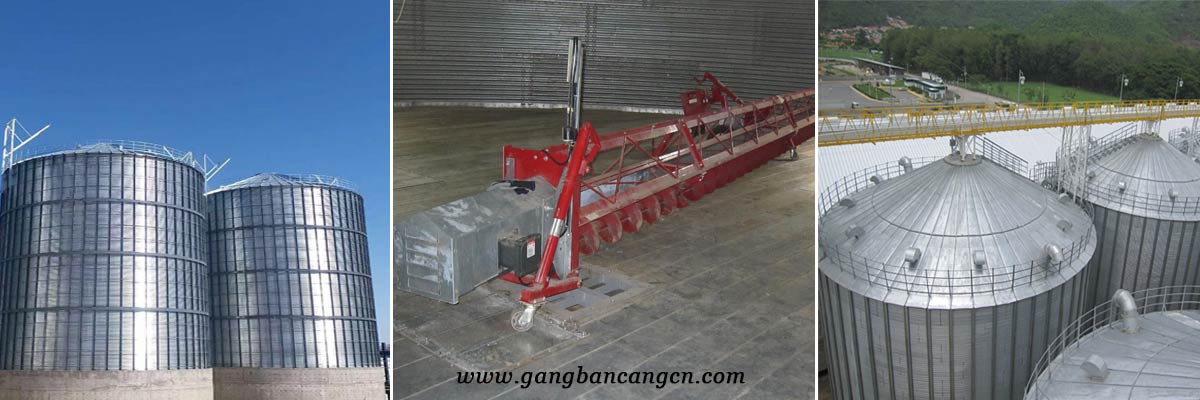

平底粮食钢板筒仓主要组成部分

雪莱仓储平底钢板筒仓由筒仓顶盖、进入孔、屋顶扶手、天然通风口、内外梯、内外加强筋、筒仓门、平台、清仓绞龙、输送设备、清理设备、温度湿度控制器、料位计和粮食存储控制系统组成。所有这些都紧密集成在一起,以保证粮食储存自动、安全和高效。雪莱仓储平底钢板筒仓所有部件均采用标准和优质材料制成,具有严格的工艺和质量控制。

(1)防水钢板仓顶

平底钢板筒仓顶部采用伞形钢架,框架材料采用C型碳钢镀锌,配有自然通风窗、进入孔、梯子和安全防护装置。 钢板筒仓顶由镀锌钢板精制并装配而成。 如果密封的钢板仓直径小于22米,则钢板仓顶为25角,否则,钢板仓顶
为30度角。

(2)圆柱形波纹筒仓

装配式平底粮食钢板筒仓采用高弹性公差的结构镀锌钢S350GD制造,涂层相当于600g/m2锌,壁板为波纹状,周边有加强筋,内壁光滑且没有台阶或法兰,筒仓与地面有一定的高度,从而使存储粮食容易从筒仓排出。

(3)混凝土钢板筒仓地基

当钢板筒仓容量大且筒仓径小于12米时,水泥钢板筒仓底座将用于自动卸载储存的产品。 当筒仓直径大于12米时,将构造半锥底座或平底座。 半锥底不能完全卸下粮食物料,它需要用清仓绞龙卸载粮食物料。 水泥基座价格中等,建设周期稍长。

(4)清仓绞龙

清仓绞龙是一种旋转螺旋输送机,也称为扫仓机或者清仓机,用来设计设计并安装清扫收集钢板筒仓的残余物,从而将粮食等物料集中在平底钢板筒仓中心并提供通过重力是粮食自动卸载。 清仓绞龙可以360°旋转来清理存储在平底钢板筒仓内的残余物料。

(5)安全方便的梯子和检修口

雪莱仓储高强度镀锌板制成的梯子具有滚压成型的侧面和冲压横档,可以消除横档旋转,轻松攀爬,达到检修口或者仓顶,以便查看粮食储存状况、检查仓顶设备状态以及检修刮板输送机。

(6)保温层

平底粮食钢板筒仓可以设计和安装保温层,以满足特殊的物料储存需求。钢板仓隔热层可以有效地促进储存的产品保持最佳质量和恒温,广泛应用于昼夜温差较大的地区和海滨等潮湿地点,也广泛应用于四季天气寒冷的地区。保温层一般有三层,第一层是用热浸镀锌波纹钢板制成的筒仓;第二层是用优质保温岩棉制成的绝缘层;第三层是彩色钢板或镀锌板。

平底粮食钢板筒仓主要特点

  • 相比锥底钢板仓,单个平底钢板仓具有更大的存储容量,可达近3万立方米;
  • 建造周期短,成本低;
  • 与斗式提升机、刮板机配套,方便粮食快速存取;
  • 自重轻,对基础要求低,基础可以用砖和水泥砌筑而成;
  • 多个平底钢板仓可以组成系统;
  • 便于实现机械化和现代化管理;
  • 使用可靠,维护方便;
  • 使用寿命长,一般可以达30年。

平底粮食钢板筒仓应用领域

平底形粮食钢板筒仓广泛用于储存粮食如葵花籽、大豆、玉米、高粱、大米,麦子、塑料颗粒和其他物料等,以及需要特殊储存条件的动物、家禽和鱼类的饲料颗粒,并可以根据客户的特殊要求设计和制作不规则的钢板仓产品。平底形粮食钢板筒仓广泛用于粮库、面粉厂、粮米厂、油脂厂、麦芽厂、啤酒厂、港口、农场、粮食处理中心、煤矿等单位,也可以作为基层收纳仓、暂存仓、中转仓、原料仓、储备粮食及其他用途。

平底钢板筒仓典型案例

平底粮食钢板筒仓成功案例

雪莱仓储凭借着坦诚的经营理念,优秀的产品质量和良好的售后服务赢得了国内外客户的广泛赞誉并建立了长期的合作关系。雪莱仓储平底粮食钢板筒仓国内市场主要有东北三省、华北地区、华东地区、华中地区、华南地区等。我们的平底粮食钢板筒仓产品远销国际市场,如美国,德国,荷兰,加拿大,澳大利亚,新西兰,俄罗斯,乌克兰,哈萨克斯坦,泰国,越南,南非,阿根廷,澳大利亚,新西兰,美国,乌干达,埃塞俄比亚,洪都拉斯,伊朗,印度,韩国,马来西亚,缅甸,波兰,巴基斯坦,南非,苏丹,塞尔维亚等国家。
